产品介绍
AD202系列是一款高性能高压隔离放大器,专为严苛工业环境提供精准、可靠的信号与电源隔离方案。该系列产品通过内部变压器耦合技术,在单一紧凑封装内同时提供信号和电源的完全电气隔离,无需外部DC-DC转换器,大幅简化设计、降低元件成本、并提升系统可靠性。
主要特点
- 高隔离电压:高达±2000V隔离电压
- 宽带宽:800kHz带宽,确保信号保真度
- 内置隔离电源:集成隔离电源,无需外部DC-DC转换器
- 卓越的共模抑制:高达130dB CMRR(G=100V/V),在强噪声环境中精确提取目标信号
- 高精度与高线性度:最大非线性度仅为±0.02%,确保信号传输的保真度
- 快速响应:上升时间低至0.5μs(500ns)
- 宽工作温度范围:-40℃至+85℃范围内保持极低的非线性误差
- 高输入阻抗:差分输入阻抗达到10^12Ω

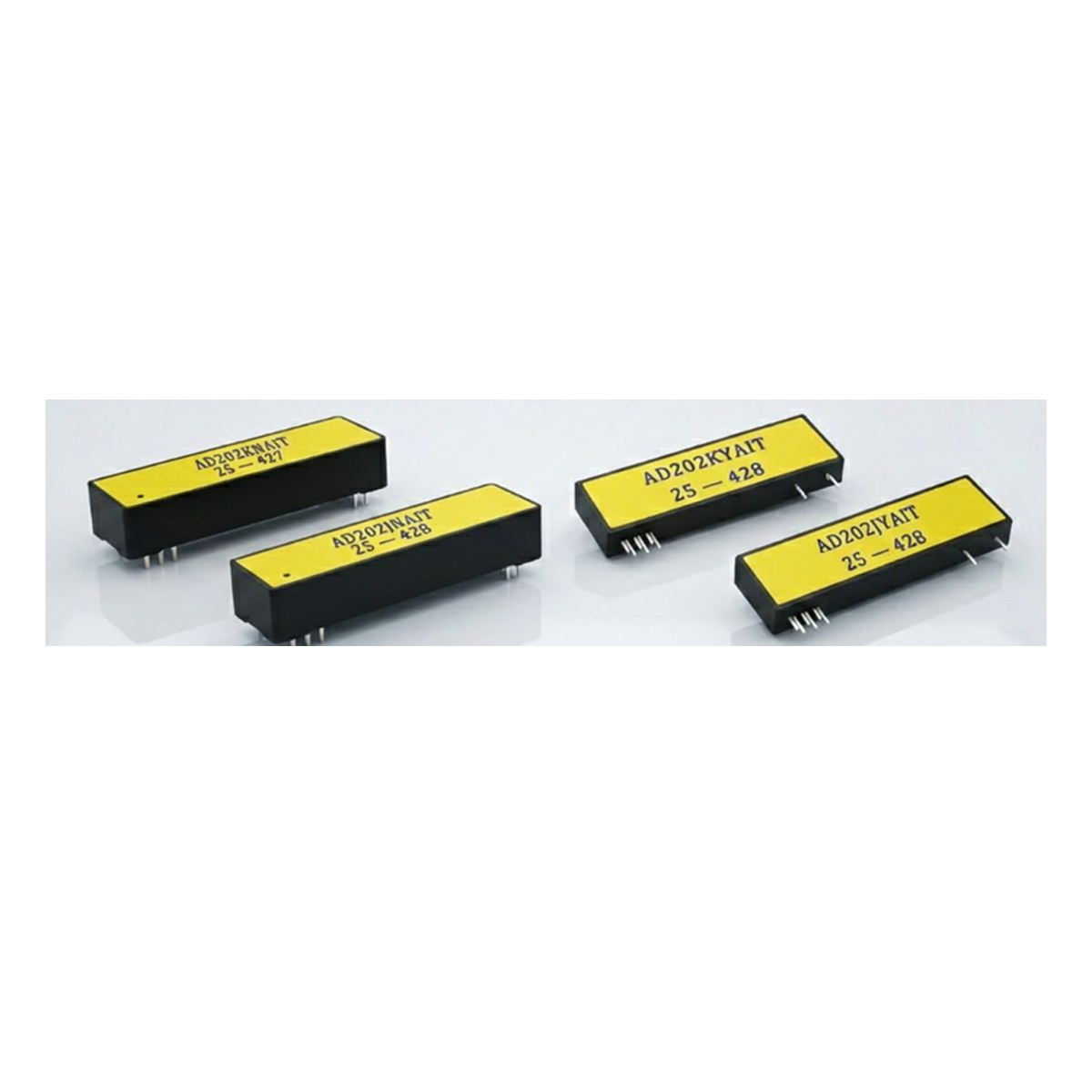

产品型号
AD202系列包含以下型号:
| 部件号 | 描述 | 最大共模电压 | 封装 | 关键优势 |
|---|---|---|---|---|
| AD202KNAIT | AD202KN升级替代品 | ±2000V Peak | DIP | 最高隔离电压 |
| AD202JNAIT | AD202JN升级替代品 | ±1000V Peak | DIP | 工业标准 |
| AD202KYAIT | AD202KY升级替代品 | ±2000V Peak | SIP | 最高隔离电压,节省空间 |
| AD202JYAIT | AD202JY升级替代品 | ±1000V Peak | SIP | 工业标准,节省空间 |
技术规格
增益特性
- 增益范围:1 V/V to 100 V/V
- 温度误差:±20ppm/°C(典型值)
输入特性
- 输入电压范围:±5V
- 最大隔离电压:±1000V Peak(J models)
- 共模抑制比(G=100):130dB
- 输入阻抗(差分):10^12Ω
频率响应
- 带宽(-3dB):800kHz
输出特性
- 电压范围:±5V
- 输出阻抗:50Ω
隔离电源
- 电压:±7.5V
- 电流(总计):400μA
电源与温度
- 供电电压:15V
- 供电电流:12mA
应用领域
- 电机控制:在高共模电压下精确测量分流电阻上的电流
- 多通道数据采集:隔离来自不同接地电位的多个传感器信号
- 过程信号隔离:安全隔离和传输4-20mA或0-10V工业过程信号
产品系列规格书:
