随着工业自动化、电力电子和新能源技术的快速发展，高压信号隔离测量技术变得越来越重要。AIT 推出的 AD202 系列高压隔离放大器，以其卓越的隔离性能和高精度测量能力，成为高压信号隔离测量的首选解决方案。
基本描述：
AIT AD202 系列是一款高度集成、高精度的高压隔离放大器，支持 1000V 和 2000V 两种隔离电压等级，提供 DIP 和 SIP 两种封装形式。
AD202 系列隔离放大器提供了信号和电源的双重隔离功能，通过内部变压器耦合在输入和输出级之间提供完全的电隔离。
AD202 系列隔离放大器不需要外部 DC-DC 转换器，这使设计者能够最大限度地减少必要的电路开销，从而降低整体设计和元件成本。
AD202 系列直接由 15V 直流电源供电，具有体积小、精度高、功耗低、带宽宽、性能优、输入灵活、电源隔离等特点。
AD202 系列采用振幅调制技术，允许变压器耦合低至直流的信号。它还包含一个具有独立应用的输入运算放大器和一个电源变压器，为运算放大器、调制器和任何外部负载提供隔离电源。
产品特性：
支持 1000V/2000V 隔离电压等级，满足不同应用需求
提供 DIP 和 SIP 两种封装形式，适应不同安装空间要求
内置隔离电源输出，无需外部 DC-DC 转换器
小尺寸设计：4 通道 / 英寸
具有独立应用的输入放大器
高 CMR：130dB (Gain = 100V/V)
高精度：±0.2% 最大非线性
带宽：800kHz
线性度：±0.02%
电源电流：12mA
上升时间：0.5μs
增益范围：1V/V–100 V/V
输入电压范围：±5V
输出电压：±5V
输入差分阻抗：10¹²Ω
共模阻抗：2GΩǁ4.5pF
输入噪声电压：0.1Hz to 10Hz 时 1.8μVP-P
工作温度范围：-40°C to +85°C
主要应用：
多通道数据采集系统
电流分流测量
电机控制
过程信号隔离
高压仪表放大器
工业自动化设备
电力电子系统
新能源设备
医疗设备
测试测量仪器

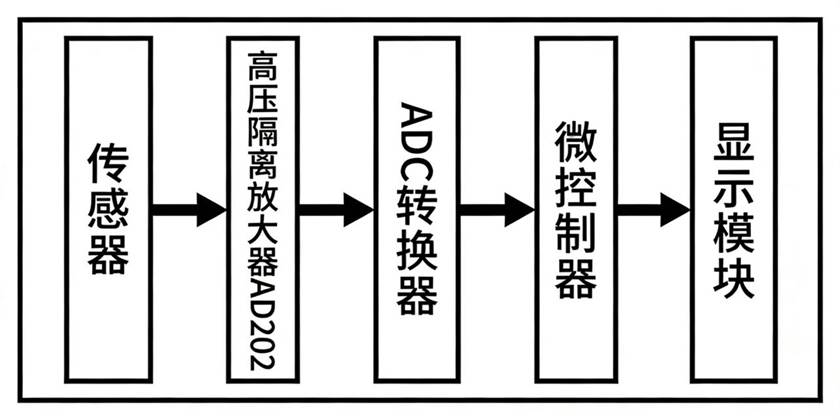

在工业自动化领域，多通道数据采集系统是实现生产过程监控和控制的重要设备。该系统需要同时采集多路高压模拟信号，包括电压、电流、温度等，并将这些信号隔离转换为低压数字信号，供后端控制器处理。以下为典型的工业多通道数据采集系统框图：
工业多通道数据采集系统框图
在该系统中，高压隔离放大器作为核心器件，需要满足以下几点要求： 1. 高隔离电压：工业现场存在高压干扰，需要至少1000V的隔离电压确保系统安全 2. 高精度测量：工业控制对测量精度要求较高，非线性度应≤±0.2% 3. 多通道集成：需要支持多通道信号采集，节省PCB空间 4. 内置隔离电源：为前端传感器提供隔离电源，简化系统设计 5. 高共模抑制比：工业现场存在强电磁干扰，需要高CMRR确保测量准确性 6. 宽温工作范围：适应工业现场-40°C to +85°C的恶劣环境
我们推荐的AIT AD202系列高压隔离放大器具有以下优势，完美满足工业多通道数据采集系统的需求：
- 高隔离电压：支持1000V/2000V隔离电压等级，完全满足工业现场安全要求
- AD202J系列支持1000V隔离电压，适用于一般工业应用
- AD202K系列支持2000V隔离电压，适用于高压工业环境
- 高精度测量：±0.2%最大非线性度，130dB共模抑制比，确保测量准确性
- 130dB高共模抑制比，有效抑制工业现场电磁干扰
- ±0.02%线性度，满足高精度测量需求
- 800kHz带宽，支持快速动态信号采集
- 集成化设计：内置隔离电源输出，无需外部DC-DC转换器
- 内置±7.5V隔离电源，可为前端传感器提供电源
- 无需外部DC-DC转换器，简化电路设计，降低系统成本
- 小尺寸设计：4通道/英寸，节省PCB空间
- 宽温工作范围：-40°C to +85°C，适应工业现场恶劣环境
- 工业级温度范围，确保在极端温度下稳定工作
- 生产时间≥10年，确保产品供应稳定性
- 灵活的封装选择：提供DIP和SIP两种封装形式
- DIP封装适合手工焊接和小批量生产
- SIP封装适合自动化贴片和大批量生产，体积更小
- 高可靠性：输入到输出的漏电电流仅2µA rms max，确保系统安全
- 符合IEC 61010-1等安全标准
- 高输入阻抗：差分阻抗10¹²Ω，共模阻抗2GΩǁ4.5pF
选型推荐表：
| 应用场景 | 推荐型号 | 隔离电压 | 封装 | 主要优势 |
| 一般工业数据采集 | AD202JNAIT | 1000V | DIP | 性价比高，适合小批量生产 |
| 空间受限的工业设备 | AD202JYAIT | 1000V | SIP | 体积小，适合自动化生产 |
| 高压工业环境 | AD202KNAIT | 2000V | DIP | 高隔离电压，安全可靠 |
| 高压紧凑型设备 | AD202KYAIT | 2000V | SIP | 高隔离电压+小体积 |
总结：
AIT AD202系列高压隔离放大器凭借其高隔离电压、高精度测量、集成化设计和宽温工作范围等优势，完美满足工业多通道数据采集系统的严苛要求。其灵活的封装选择和高可靠性，使其成为工业自动化领域数据采集系统的理想选择。
